AVR Genset 5000 Watt Tegangan Overload

Diagnosa

Genset jika dihidupkan? Tegangan outputnya tidak terkontrol, tegangan output mencapai 380 volt AC.

Dimanakah letak permasalahannya? Segera saya selidiki.

AVR adalah alat yang memegang peranan penting dalam pengontrolan output tegangan di Genset, Jadi sudah jelas ada kerusakan disini. Untuk memperbaikinya caranya dengan membuka rangkaian AVR, saya rada kesulitan saat melepaskan blok pengaman yang menutupi secara keseluruhan permukaan AVR

Setelah berhasil dan terlihat rangkaian AVR , barulah saya lakukan pengukuran. Hasil didapatkan Transistor type MJ10012 mengalami kerusakan, transistor ini model darlington ( dua transistor yang dijadikan satu ).

Paling mudah kalau mendapatkan komponen pengganti yang sejenis, tetapi setelah saya coba cari ? Hasilnya susah didapat , saya coba mencari jalan alternatif, yaitu membuat Transistor pengganti untuk type MJ10012.

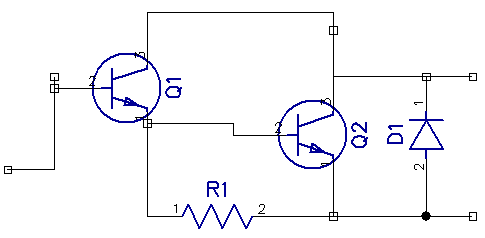

Berikut diagram Transistor yang akan kita buat:

transistor darlington

Komponen yang dibutuhkan :

  • Transistor type 2SD1496 2 buah
  • Resistor 33 ohm 1 buah
  • Dioda BY399 1 buah

Setelah selesai saya pasangkan di rangkaian AVR dan selanjutnya hidupkan Genset? Hasilnya masih sama yaitu ouput tegangan masih berada di level 380 volt AC. Berarti masih ada lagi komponen yang mengalami kerusakan, saya ukur beberapa komponen pendukung yang terhubung ke Transistor MJ10012.

Hasilnya positif yaitu Dioda Zener yang mengalami kerusakan, dioda ini terhubung langsung ke Basis Transistor MJ10012 .  Dioda zener saya gantikan dengan Resistor 10K ohm , selanjutnya hidupkan Genset lagi ? Hasilnya tegangan output sudah tidak 380 volt AC melainkan 280 volt AC. Untuk menurunkan tegangan menjadi 220 volt saya merubah nilai hambatan trimpot yang terpasang di rangkaian AVR.

Alhamdulillah , semuanya berjalan dengan lancar Genset kini sudah kembali normal.

Semoga bisa bermanfaat
