Amplifier Pioner VSX-818X Mati-Total

Diagnosa

Amplifier tidak ada tanda-tanda kehidupan, semua fungsi tidak bisa kita pergunakan.

Apakah yang menyebabkannya? Segera kita selidiki.

Pemeriksaan kita mulai dari Regulator dimana tegangan output 5 volt, Dan disini tegangan tersebut ada .Selanjutnya kita urut jalur 5 volt-nya dan akhirnya sampai pada panel control. Kita ukur tegangan untuk fungsi KeyPad ternyata juga ada, begitu pula untuk jalur sensor remote. Tapi kenapa amplifier tetap tidak mau hidup?

Untuk ini kita coba untuk melihat serta mengukur reaksi yang di berikan dari IC BUS yang di panel control ke IC Penerima pada Mainboard Amplifier. Hasilnya kita melihat adanya kode-kode perintah yang di berikan dari IC BUS panel, cuma kenapa IC penerima tidak bisa menjalankan semau perintah yang di berikan IC BUS.

Ternyata setelah kita selidiki telah terjadi kesalahan, dimana ada salah satu komponen pada bagian power Amplifier-nya mengalami kerusakan yaitu IC PAC014A.Yang membuat fungsi protek pada IC penerima menjadi bekerja. Untuk melepaskan sistem protek kita lepaskan dahulu IC PAC014A setelah itu bisa kita shot-kan

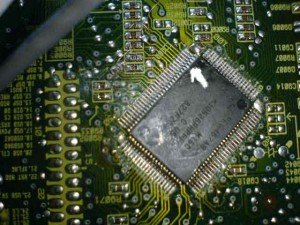

IC penerima tampak pada gambar berikut:

IC-bus Amplifier Pioneer

Pada gambar di atas bisa kita lihat lokasi yang mesti di shot-kan yaitu pada kaki no 6 dan 7, Kini setelah kita shot-kan Alhamdulillah Amplifier Pioner Sudah kembali hidup. Untuk secara fungsi masih ada kekurangan dimana kita mesti mengganti IC PAC014A terlebih dahulu untuk menghidupkan Output Speaker untuk Kanal Front. IC ini mesti kita pesan dahulu dari luar karena di indonesia type IC PAC014A tidak ada yang jual
