Adaptor Tidak Keluar Outputnya

Diagnosa

Adaptor jika kita hidupkan kita tidak terlihat lampu indikator menyala, kita ukur tegangan outputnya juga tidak ada.

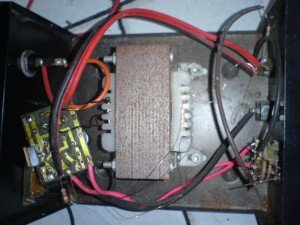

Model Adaptor :

Tampak-atas-adaptor-300x225

Apakah yang menyebabkannya ? Segera kita selidiki .

Adaptor ini mempunyai sistem output yang bervariasi yaitu dari 3 volt sampai dengan 12 volt, pengaturannya menggunakan resistor yang terpasang secara seri dengan dibantu oleh saklar rotary. Kasus kerusakan yang terjadi adalah tidak ada output-nya, pemeriksaan kita mulai dengan mengukur switch master/ on-off. Hasil pengukuran switch sudah dalan keadaan rusak, jadi segera kita adakan penggantian.

Setelah switch pengganti terpasang , kita coba masukkan aliran listrik dan hasilnya adaptor tetap tidak berfungsi/ lampu indikator masih tidak menyala. Langkah selanjutnya kita periksa fuses, hasilnya positif sudah dalam keadaan putus jadi langsung kita ganti fuses-nya. Kini kita coba kembali hidupkan adaptor-nya ? hasilnya lampu indikator terlihat sudah menyala, segera kita adakan pengukuran tegangan output dengan multitester ? hasilnya tegangan berada di level 20 volt

Sistem pengaturan tegangan sepertinya tidak berfungsi, karena tegangan output tetap tidak berubah ketika kita coba pindahkan saklar rotary-nya ke posisi tegangan 12 volt. Untuk memperbaiki ini langsung kita adakan pengukuran pada transistor C9012 , komponen inilah yang memberikan sinyal pengaturan untuk output-nya. Pada adaptor ini menggunakan 1 transistor D313 dan 2 transistor C9012.

Kita periksa semua transistor-nya , dan akhirnya kita temukan satu transistor C9012 yang mengalami kerusakan. Segera kita adakan penggantian, untuk pemasangan pada papan pcb harap diperhatikan letak kaki transistor-nya karena tidak tertera simbol pada papan.Kaki transistor C9012 secara urut adalah:

  • 1 Emitor
  • 2 Basis
  • 3 Colector

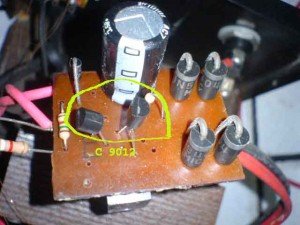

ini kita lihat dari depan/maksudnya searah dengan kode pada badan transistor-nya. Transistor pada papan pcb bisa kita lihat pada gambar berikut:

Transistor-C9012-adaptor-300x225

Setelah selesai penggantian transistor C9012 kini kita coba kembali hidupkan adaptor ? Hasilnya alhamdulillah adaptor sudah kembali normal, tegangan output sudah ada dan dapat diatur sesuai dengan keperluan.
