Adaptor 12 Volt

Adaptor 12 volt yang mau kita buat kali ini untuk keperluan Mic Wireless Shure , Sebenarnya sudah ada tapi kenapa setelah kita coba hubungkan output adaptor ke rangkaian penerima mic wireless dan kita hubungkan output suara ke amplifier timbul suara dengung. Setelah kita buka adaptornya ternyata tidak ada sistem penyearah serta capasitor filter didalamnya, hanya output AC saja yang dikeluarkan dari adaptor ini. Tampak adaptor setelah kita buka casingnya ada pada gambar berikut :

adaptor-12-volt-AC-300x225

Untuk keperluan ini kita memerlukan :

1 Dioda 1 Amper sebanyak 4 buah

2 Capasitor 1000uf/25 volt 1 buah

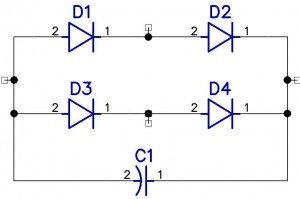

Diagramnya :

diagram-300x199

Pertama-tama yang kita buatkan adalah sistem penyearahnya disini kita hubungkan ke 4 dioda sehingga tampak seperti jembatan, tanda strip putih untuk kanal + sedangkan body/hitam untuk kanal – untuk lebih jelas bisa dilihat pada gambar berikut :

Dioda-penyerah-1-Amper-300x225

Hasil setelah kita pasangkan dioda beserta capasitor tampak pada gambar berikut :

pemasangan-full-dioda-beserta-capasitor-ke-trafo-300x225

Kini kita coba hidupkan adaptor-nya dan kita ukur tegangan outputnya dan kita dapatkan pada posisi 15 volt , berarti tidak ada kesalahan dalam pemasangan dioda penyerahnya. Karena sudah tidak ada masalah di adaptor sekarang kita hubungkan output adaptor ke rangkaian mic wireless Shure dan kita hubungkan output suaranya ke amplifier ? hasilnya alhamdulillah suara dengung sudah tidak ada lagi.

Note,

Pemasangan kabel output adaptor harap dilihat polaritasnya ,jangan sampai terbalik samakan dengan kebutuhan rangkaian mic wireless-nya biasa terlihat dengan jelas , contohnya seperti ini :

soket-adaptor-input-mic-wireless-Shure-300x225
